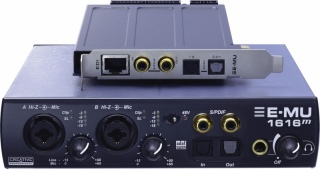

Creative Professional E-Mu 1616M PCIe
производитель:Creative
Аудиоинтерфейс PCIe (внешний) 16х16, аналог 8х8, Mic/Inst x 2 (+48V), наушники, S/PDIF (coax), ADAT, MIDI x 2
ID:2768
Цифровая Аудиосистема E-MU 1616M PCIe предлагает все необходимое для
профессионального создания аудио на ПК: конвертеры 24-бит/192кГц,
собственный процессор эффектов, микширование, а также полную
совместимость с любимым аудио ПО. Сверхпортативный бокс MicroDock M
имеет 16 входов/16 выходов плюс входы/выходы MIDI, 2 предварительных
усилителя E-MU XTC™ студийного класса (сверхнизкого уровня шума с
микрофонными/линейными и прямыми Hi-Z входами), фантомное питание 48В и
60дБ усиления. В комплект 1616M PCIe входят драйверы ASIO2 и WDM для
Windows XP, XP x64, Windows Vista и Vista x64, E-MU Proteus X LE,
Steinberg ПО, Ableton, IK Multimedia для создания, редактирования и
записи музыки. Основные характеристики- Карта для звукозаписи 24-бит/192кГц. Используются те же конвертеры что и в Digidesign® Pro Tools® HD.
- Собственный DSP — свыше 600 автономных и подключаемых эффектов E-MU Power FX VST, не требующих ресурсов CPU
- PatchMix ™ DSP предоставляет возможность непревзойденной гибкости в
маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM)
входами и выходами, не требуя внешнего микшера

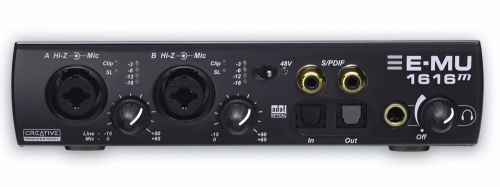

- Портативный бокс MicroDock M обеспечивает 16 входов/16 выходов плюс
входы/выходы MIDI — все, от балансных аналоговых входов и входов
проигрывателя до ADAT и S/PDIF (переключаются в AES/EBU).
- Два предварительных усилителя E-MU XTC™ студийного класса,
сверхнизкого уровня шума (-129.5 дБu) с мягким аналоговым ограничителем —
микрофонный/линейный и прямые Hi-Z входы через коннекторы Neutrik,
фантомное питание 48В и 60дБ усиления.
- Совместимость с наиболее распространенными DAW приложениями —
драйверы для 24-бит/192кГц ASIO 2 со сверхнизким временем задержки WDM.
- Пакет программных инструментов E-MU: включает в себя Cakewalk SONAR
LE 6.3, Steinberg Cubase LE и Wavelab Lite, Ableton Live Lite 4 для
E-MU, IK Multimedia AmpliTube LE и T-RackS EQ, Minnetonka diskWelder
BRONZE, SFX Machine LT, плюс Proteus X LE Desktop — все, что вам
необходимо для создания, записи, редактирования, мастеринга и сведения в
один микс.

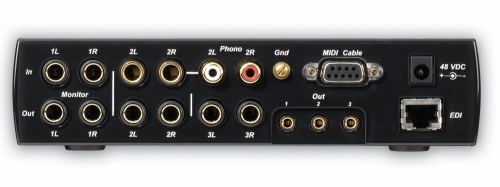

Конфигурация входов/выходов- Два
E-MU XTC™ бесшумных микрофонных / линейных / Hi-Z предусилителя с
программным лимитером и фантомным питанием на 48В (-129.5dBu EIN)
- 4 балансных входа размером 1/4 "
- 6 балансных выхода размером 1/4 "
- Вход для вертушек, RIAA преамп
- 24-bit/192kHz ADAT Вход/Выход (переключаемый на S/PDIF)
- 24-bit/192kHz коаксиальный выход S/PDIF (переключаемый на AES/EBU)
- Два MIDI входа/выхода
- Стерео выходы для мониторов TRS 1/8" (возможности для построения системы 5.1)
- Стерео выходы для наушников
E-DSP аппаратные эффекты, микширование и мониторинг:Особенностью
Цифровых Аудиосистем E-MU's является E-DSP чип, включающий аппаратный
процессор эффектов с более чем 28 плагинами эффектов (более 600
пресетов). E-DSP также обеспечивает нулевую задержку, аппаратное
микширование и мониторинг с использованием PatchMix DSP микшера,
предоставляя возможность непревзойденной гибкости в маршрутизации аудио
между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не
требуя внешнего микшера.
Список плагинов эффектов:- 1-Band Para EQ
- 1-Band Shelf EQ
- 3-Band EQ
- 4-Band EQ
- Multimode EQ
- Auto-Wah
- Chorus
- Compressor
- Distortion
- Flanger
- Frequency Shifter
- Gate
- Leveling Amp
- Lite Reverb
- Mono Delay 100
- Mono Delay 250
- Mono Delay 500
- Mono Delay 750
- Mono Delay 1500
- Mono Delay 3000
- Stereo Delay 100
- Stereo Delay 250
- Stereo Delay 500
- Stereo Delay 750
- Stereo Delay 1500
- Phase Shifter
- RFX Compressor
- Reshaper
- Rotary Speaker
- Speaker Simulator
- Stereo Reverb
- Vocal Morpher
E-MU PatchMix DSP
Toolbar (Панель инструментов)Быстрый доступ к наиболее используемым функциям, например:Показать/Скрыть,Управление Сессиями/Эффектами, и т.д. Audio Source (Аудио Источник)К
Patchstripe можно подводить любые внешние аналоговые или цифровые
входы, равно как и внутренние источники ваших аудиоприложений, например
ASIO или DirectSound. Insert Chain (Секция разрывов)Секция
разрывов создает маршрут канала для аудио или плагина эффекта,
физического или виртуального (ASIO) выхода, в любой последовательности,
например: мониторинг записи с эффеками, но при чистой записи. Вы также
можете направить и вернуть аудио сигнал на /от внешнего устройства как
при обычной записи. Viewer Window (3 модели)Редактор
Эффектов (Effects Editor) позволяет просматривать и редактировать
параметры.Пэтчбаи дают возможность увидеть конфигурации входа/выхода как
на ладони. Effects Presets (более 600)Пресеты эффектов
позволяют использовать функции drag&drop легко и просто. Эффекты
можно «перетащить» в слоты и на Aux/Main шины,а также создать новые
пресеты и конфигурации. Возможность объединения нескольких эффектов,
создавая таким образом новые. Aux Sends (Посылы)Два
посыла позволяют отправлять аудио сигнал на шины, для процессора
эффектов или субмикширования до того как сигнал попадет в канал
рекордера (идеально подходит для cue-микширования в наушниках). Sync (Синхронизация)Для полной синхронизации Цифровой студии используйте Internal Clock, External ADAT, или S/PDIF синхронизацию. Технические спецификацииГлавное- Частота
сэмплирования: 44.1, 48, 88.2, 96, 176.4, 192 кГц по внутреннему или
внешнему синхронизирующему устройству (без конвертации частоты
сэмплирования)
- Разрядность: 24-бит вход/выход, работает с разрядностью 32 бита

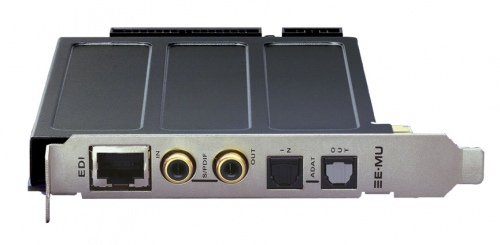

Спецификация PCIe:- PCIe 1.1 совместимый
- Форм-фактор, короткая PCIe x1 карта
- PCIe шина способствует меньшей нагрузки на CPU
- E-MU E-DSP 32-битный DSP процессор
- Аппаратное, 32-х канальное микширование и мультиэффектная обработка
- Прямой аппаратный мониторинг с эффектами и нулевой задержкой
- ASIO 2, WDM/MME/DirectSound,x64 Drivers
- EDI (E-MU Digital Interface) собственный 64-канальный аудио интерфейс на CAT-5 кабеле
- Anti-Pop защита от щелчков мониторов, минимизирует помехи при включении/выключении
- Сверхнизкий джиттер
Аналоговые линейные входы (4):- Тип: балансный, бесшумные
- A/D конвертер: AK5394A
- Уровень (выбирается программными средствами):
- Профессиональный: +4dBu номинальный, 20dBu максимальный (балансный)
- Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
- Частотный диапазон (20Hz 20kHz): +0.0/- .03dB
- Динамический диапазон (1kHz, A- взвешенный): 120dB
- Отношение сигнал/шум (A- взвешенный): 120dB
- THD+N (1kHz на -1dBFS): -110dB (.0003%)
- Взаимопроникновение каналов (1kHz на -1dBFS): менее -120dB
Аналоговые линейные выходы (6):- Тип: балансные, двухполярный дифференциальный фильтр низких частот
- D/A конвертер: CS4398
- Уровень (выбирается программными средствами):
- Профессиональный: +4dBu номинальный, 20dBu максимальный (балансный)
- Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
- Частотный диапазон (20Hz 20kHz): 0.0/-.06dB
- Динамический диапазон (1kHz, A- взвешенный): 120dB
- Отношение сигнал/шум (A- взвешенный): 120dB
- THD+N (1kHz на -1dBFS): -105dB (.0006%)
- Взаимопроникновение каналов (1kHz на -1dBFS): менее -115dB
Комбо микрофонный предусилитель/Hi-Z/Линейные входы (2):- Тип: E-MU® XTC™ комбо микрофонный преамп Hi-Z / линейный вход с программным лимитером
- Максимальное усиление: +60dB
- Частотный диапазон (min gain, 20Hz-20kHz): +0.0/-0.1dB
- Взаимопроникновение каналов (1kHz min gain, -1dBFS): менее -125 dB
- Hi-Z линейный вход:
- o Входное сопротивление: 1Мohm
- Максимальный уровень: +18dBV (20.2dBu)
- Динамический диапазон (A- взвешенный, 1kHz, min gain): 118dB
- Соотношение сигнал/шум (A- взвешенный, min gain): 118dB
- THD+N (1kHz at -1dBFS, min gain): -105dB (.0006%)
- Микрофонный предусилитель:
- Входное сопротивление: 1.5KОм
- Максимальный уровень: +6dBV (+8.2dBu)
- EIN (20Hz-20kHz, 150ohm, невзвешенное): -129.5dBu
- Соотношение сигнал/шум (A- взвешенный, min gain): 119dB
- THD+N (1kHz at -1dBFS, min gain): -110dB (.0003%)
- Фантомная мощность: 48V
- Програмный лимитер: 5dB максимальное сжатие (выбор программными средствами)
Усилитель для наушников:- Тип: линейный усилитель мощности
- D/A конвертер: CS4398
- Уровень усиления: 85dB
- Максимальная выходная мощность: 50mW
- Выходное сопротивление: 22 Ом
- Частотный диапазон (20Hz-20kHz): +0.0/-0.07dB
- Динамический диапазон (A- взвешенный): 118dB
- Соотношение сигнал/шум (A- взвешенный): 118dB
- THD+N (1kHz, максимальное усиление): 600Ом нагрузки: -96dB
- Взаимопроникновение каналов (1kHz на -1dBFS, 600 Ом нагрузка ): менее -100dB
Фоно вход (стерео):- Тип: RIAA фоно вход
- Максимальный уровень:
- Профессиональный: 60mV RMS
- Пользовательский: 15mV RMS
- Входное сопротивление: 47KОм
- Частотный диапазон (20Hz — 20kHz): +0.1/-0.3dB
- Соотношение сигнал/шум (15mV RMS небалансный вход, A- взвешенный): 96dB
- THD+N (1kHz, 15mV RMS input): -90dB (.003%)
- Взаимопроникновение каналов (1kHz на -1dBFS): менее -80dB
Цифровые входы/выходы:- S/PDIF:
- 2 коаксиальных входа/выхода
- 2 оптических входа/выхода (переключение с помощью ПО на ADAT)
- AES/EBU или S/PDIF формат (переключение с помощью ПО)
- ADAT:
- 8 каналов, 24-bit @ 44.1/48kHz
- 4 канала, 24-bit @ 88.2/96kHz (S-MUX совместимый)
- 2 канала, 24-bit @ 176.4/192kHz
- MIDI:
Синхронизация:- Внутренне синхронизирующее устройство работает с частотой 44.1, 48, 88.2, 96, 176.4, 192kHz
- Внешнее синхронизирующее устройство
- ADAT (44.1 192kHz)
- Оптическое S/PDIF (44.1- 96kHz)
- Коаксиальное S/PDIF (44.1-192kHz)
Коробка для розничной продажи включает:- Карта E-MU 1010 PCIe
- E-MU MicroDock M
- EDI (E-MU Digital Interface) кабель (3 метра)
- Универсальный адаптер питания
- MIDI соединительный кабель
- Руководство по быстрой установке
- E-MU Digital Audio Systems CD-ROM
- Windows® XP и x64 Drivers, Windows Vista®, Vista x64 Drivers
- E-MU PatchMix DSP
- E-MU Power FX (Windows XP only)
- E-MU E-DSP Effects Library
E-MU Production Tools ПО:- Cakewalk SONAR LE 6.3
- Steinberg Cubase 4 LE
- Ableton Live Lite 6 E-MU Edition
- IK Multimedia AmpliTube LE
- IK Multimedia T-RackS EQ
- Celemony Melodyne essential
- Waldorf Attack, Waldorf D-Pole
- Waldorf PPG Wave
- SFX Machine LT
- Creative EAX® ADVANCED HD™ ALchemy (только Vista)
- E-MU Proteus VX
Минимальные системные требования:- Intel® или AMD® processor — 1 GHz или более быстрый
- Intel, AMD или 100% совместимая материнская плата и чип
- Microsoft® Windows® XP (SP 3) или Windows XP x64, Windows Vista® (SP1 или выше), Vista x64
- 256MB RAM
- 900MB свободного пространства на жестком диске для полной инсталляции
- PCIe x1 совместимый слот для E-MU карты 1010 PCIe (так же совместим с x4, x8 or x16 слотами PCIe)
- CD-ROM/CD-RW или DVD-ROM устройство необходимое для установки ПО
- XVGA Video (1024*768)
|
